Dampf- / Wasserentnahme - Hydraulik - Pumpe | LELIT PL60R1 - DIANA
Gleichen Sie das Ersatzteilschema mit der Gegebenheit Ihrer Maschine ab. In der rechten Positionsleiste wählen Sie den Artikel anhand der Positionsnummer aus. Der Artikel wird Ihnen nun anstelle dieses Text angezeigt. Sie können den Artikel nun direkt in den Einkaufswagen (auch als Merkzettel geeignet) legen oder sich im Detail anzeigen lassen. Mit Klick auf die Positionsnummer unterhalb des Artikelbild kommen Sie wieder zurück auf die Positionsleiste. Bitte beachten Sie, das die Positionsleiste - bei vielen Positonen - scrollbar ist..
Pos.
Gewinde (1) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Gewinde (2) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde (3) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Gewindetiefe (zu 1+3) 9 mm
Gewindetlänge (zu 2) 8 mm
Gesamtlänge 40 mm
Schnkellänge 26 mm
PN 16 bar
Werkstoff MESSING VERNICKELT
passend für: Ersatzteil-ID / Hersteller:
CD024-462 LELIT
Pos.
Hersteller CEME - Serie 5315 - Spulentyp B4
Ausführung 3 -Wege
Spannung 230 V~/ 15,5VA
Anschluss 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Länge 30 mm
Bohrung DN ø 1,5 mm
Schlauchanschluss ø 7 mm
Temperaturbereich -20 bis 130°C
Membrane VITON (Wasser)
Druck (p) max 15 bar
Eine Hersteller Videoanleitung zum Austausch des Heizkörpers
finden Sie unterhalb dieser Artikelbeschreibung im Menüpunkt Sonstiges
passend für: Ersatzteil-ID / Hersteller:
MC010 LELIT
DOMITA
Pos.
Gewinde 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gesamtlänge: 20 mm
Schlüsselweite 14
Konisch zulaufend
Werkstoff MESSING
für (LELIT) Kaffeemaschine *** UNIVERSELLE ANWENDUNG ***
passend für: Ersatzteil-ID / Hersteller:
CD0024/442 LELIT
Pos.
Gewinde (1) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Gewinde (2) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde (3) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Gewindetiefe (zu 1+3) 9 mm
Gewindetlänge (zu 2) 8 mm
Gesamtlänge 40 mm
Schnkellänge 26 mm
PN 16 bar
Werkstoff MESSING VERNICKELT
passend für: Ersatzteil-ID / Hersteller:
CD024-462 LELIT
Pos.
für Schlauch 3x5mm
für (LELIT) Kaffeemaschine PL040 - PL041 - PL042 Serien
passend für: Ersatzteil-ID / Hersteller:
MC073 LELIT
ODMC073 LA PAVONI
Pos.
Gewinde G 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
für PTFE/Nylonschlauch ø 3x5 mm
passend für: Ersatzteil-ID / Hersteller:
MC105 LELIT
UNIVERSELLE ANWENDUNG
Pos.
***Schlauch kann Ablagerungen vom Kalkpulver enthalten, einfach unter Fließendem Wasser abspülen***
Durchmesser (1) ø 6 mm
Durchmesser (2) ø 10 mm
In den Tank ragen 2 Schläuche. Einer führt zur Pumpe (MC005= ø 5x8 mm), dieser Schlauch führt
das überschüssige Wasser wieder ab, ist am Ventil MC097 montiert und ist dicker im Querschnitt (ø 6x10 mm)
für (LELIT) Kaffeemaschine PL42EM - PL42EMI - PL42TEMD - PL41EM - PL41E - PL41TEM - PL41LEM
passend für: Ersatzteil-ID / Hersteller:
MC101 LELIT
Pos.
Gewinde (2x) ø 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Schlauchanschluss für Schlauch ø 6x10 mm
Eine Hersteller Videoanleitung zum Austausch des Expansionsventils
finden Sie unterhalb dieser Artikelbeschreibung im Menüpunkt Sonstiges
Für (LELIT) Kaffeemaschine PL42EM - PL42EMI - PL42TEMD - PL41EM - PL41E - PL41TEM - PL41LEM
passend für: Ersatzteil-ID / Hersteller:
MC097 LELIT
Pos.
für Schlauch innen ø 5-6 mm
Temperaturbereich: 0°C bis max. +80°C,
Werkstoff POM*
Anmerkung RoHS-konform
*Beständigkeit gegenüber Kohlenwasserstoffen, Benzin, Diesel, Ölen, Fetten, Chlorkohlenwasserstoffen, Laugen und Salzlösungen (neutral).
Unbeständig gegenüber Säuren, Oxidationsmitteln, Phenolen, Glycerin und Glykol.
Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°
passend für: Ersatzteil-ID / Hersteller:
UNIVERSELLE ANWENDUNG
Pos.
***Schlauch kann Ablagerungen vom Kalkpulver enthalten, einfach unter Fließendem Wasser abspülen***
AUSSEN-Durchmesser ø 8 mm
INNEN-Durchmesser ø 5 mm
Wandstärke 1,5 mm
Durchschlagsspannung 2000 V
Material Silikon für den Lebensmittelbereich
Ausführung: transparent, 60 Shore-Härte ( 5 ), talkumiert, ohne Gewebeeinlage
Temperaturbereich: -60°C bis max. 200 C, mit Dampf bis 135°C sterilisierbar
Druckbereich: zum drucklosen Durchleiten von Flüssigkeiten und Gasen
Funktion Ansaugschlauch, welcher zur Pumpe führt.
für (LELIT) PL040 - PL041 - PL042 Serien
passend für: Ersatzteil-ID / Hersteller:
MC005 LELIT
MC005 DOMITA
Pos.
Länge 24mm
ø (1) 6mm
ø (2) 3mm Gehäuse Öffnung
Werkstoff ABS KUNSTOFF
passend für: Ersatzteil-ID / Hersteller:
MC004 LELIT
Pos.
Hersteller ULKA -Typ EX5
Spannung 230 V - Frequenz 50/60 Hz
Leistung 48 W
Eingang Schlauchanschluss ø 6 mm
Ausgang 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Ausgang flach
Material Messing
Länge 123 mm
Eine Hersteller Videoanleitung zum Austausch der Pumpe
finden Sie unterhalb dieser Artikelbeschreibung im Menüpunkt 'Sonstiges'
für (LELIT) Kaffeemaschine PL040 - PL041 - PL042 - PL050
passend für: Ersatzteil-ID / Hersteller:
MC006 LELIT
DOMITA
Pos.
Maße 53 x 34 x 28 mm
Befestigung 1-loch
Material Gummi
passend für: Ersatzteil-ID / Hersteller:
MC007 LELIT
Pos.
Gewinde 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Schlauchanschluss ø 5 mm
für (LELIT) Kaffeemaschine PL041PLUST - PL041TEM - PL041LEM - PL041PLUS ANITA - PL041PLUST GLENDA - PLPL042LEM - PL042TEM - PL042TEMD - PL042EMI - PL042PLUS ANITA -PL060 DIANA - PL060T DIANA - PL062 MARA - PL062S MARA - PL081T PL091T - PL092T
passend für: Ersatzteil-ID / Hersteller:
MC141 LELIT
Pos.
Hersteller OLAB Typ 06000
2-Wege
Gewinde (2x) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Bohrung ø 2 mm
Spule 06000BH-K5FV
Spannung 220/230V - 50/60Hz - 9-12,5 VA
passend für: Ersatzteil-ID / Hersteller:
MC744 LELIT
UNIVERSELLE ANWENDUNG
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde (2) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
PN 16 bar
Material MESSING - vernickelt
für (LELIT) Kaffeemaschine PL41 - ANNA (PL042) - MARA (PL62X)
passend für: Ersatzteil-ID / Hersteller:
MC238 LELIT
Pos.
Durchmesser (1) ø 23,5 mm
Höhe 50,7 mm
Gewindegröße 1/8´´
für(LELIT)Kaffeemaschine DIANA ( PL60PLUSTD ) - ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
MC731 LELIT
Pos.
Durchmesser (1) ø 5 mm
Durchmesser (2) ø 3 mm
Länge 250 mm
Werkstoff PTFE
passend für: Ersatzteil-ID / Hersteller:
MC117 LELIT
ODMC LA PAVONI

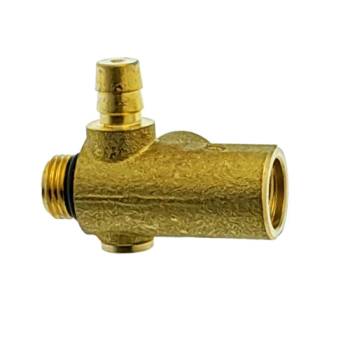

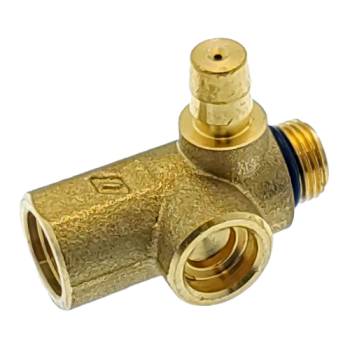

Pos.
Eingang 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Ausgang 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Schlauchanschluss für Schlauch ø 5x8 mm
für (LELIT) Kaffeemaschine PL081 - PL091
passend für: Ersatzteil-ID / Hersteller:
MC111 LELIT
Pos.
Druckanschluss 1/8" (=9,6 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Druckbereich 1,5-4 bar
voreingestellt auf 2,5 bar
Schaltleistung 16 A
Spannung 250 V
Anschluss Flachstecker 6,3mm
Bauart Druckanschluss vertikal
für Kaffeemaschine (LELIT) DIANA (PL60) - SILVANA (PL61)
passend für: Ersatzteil-ID / Hersteller:
CD345-25 LELIT
CD345/25 LELIT
XP73D641.025
Pos.
Gewinde (1) 1/4" (= 13,2 mm) AUSSEN-Gewinde für Anschluss 11,5 mm INNEN-Gewinde
Gewindelänge 5 mm
Gesamthöhe 12/25 mm
Schlüsselweite SW19
Werkstoff EDELSTAHL - innere Beschichtung PTFE - Dichtung O-Ring VITON
für (CASADIO) Kaffeemaschine QUINDICI A/S
für (LELIT) Kaffeemaschine DIANA (PL60R1) - ELIZABTH (PL92T) - GIULIETTA (PL2S) - MARA (PL62)
passend für: Ersatzteil-ID / Hersteller:
CASADIO
9700015 LELIT
UNIVERSELLE ANWENDUNG
Pos.
Durchmesser (1) 18,0 mm
Durchmesser (2) 13,5 mm
Höhe 2,0 mm
für Gewinde: G 1/4"
Temperaturbereich -200°C bis max. +220°C
Werkstoff PTFE
passend für: Ersatzteil-ID / Hersteller:
UNIVERSELLE ANWENDUNG
Pos.
1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Werkstoff MESSING
für (LELIT) Kaffeemaschine DIANA (PL60) - SILVANA (PL61)
passend für: Ersatzteil-ID / Hersteller:
CP007 LELIT
Pos.
Gewinde 1/4" (= 13,2 mm) AUSSEN-Gewinde für Anschluss 11,5 mm INNEN-Gewinde
Gesamtlänge 90 mm
Sondendurchmesser ø 2,5 mm
Anschluss Flachstecker 6,3mm
Sonde und Verschraubung Material EDELSTAHL
Schlüsselweite SW19
für (LELIT) Kaffeemaschine BIANCA (PL162T) - DIANA (PL60R1) - MARA (PL62) - MARA (PL62S) - MARA (PL62T)
passend für: Ersatzteil-ID / Hersteller:
9600050 LELIT
9600088 LELIT
9600105L1 LELIT
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde (2) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Gewindelänge (1) 9 mm
Gewindetiefe (2) 10 mm
Gesamtlänge 39/25 mm
Werkstoff MESSING VERNICKELT
passend für: Ersatzteil-ID / Hersteller:
UNIVERSELLE ANWENDUNG
Pos.
Gewindegröße M5
Länge 13 mm
Art Kreuz - Schlitz
Werkstoff: Edelstahl
für (LELIT) Kaffeemaschine *** UNIVERSELLE ANWENDUNG ***
passend für: Ersatzteil-ID / Hersteller:
MC268 LELIT
Pos.
Abschalttemperatur 165°C - mit Handrückstellung
Funktion 1NC
Polzahl 1 -polig
Schaltleistung 16 A
Anschluss Flachstecker 6,3mm vertikal
incl. ausreichend Wärmeleitpaste
für( LELIT ) Kaffeemaschine DIANA ( PL60T ) - ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
MC521
