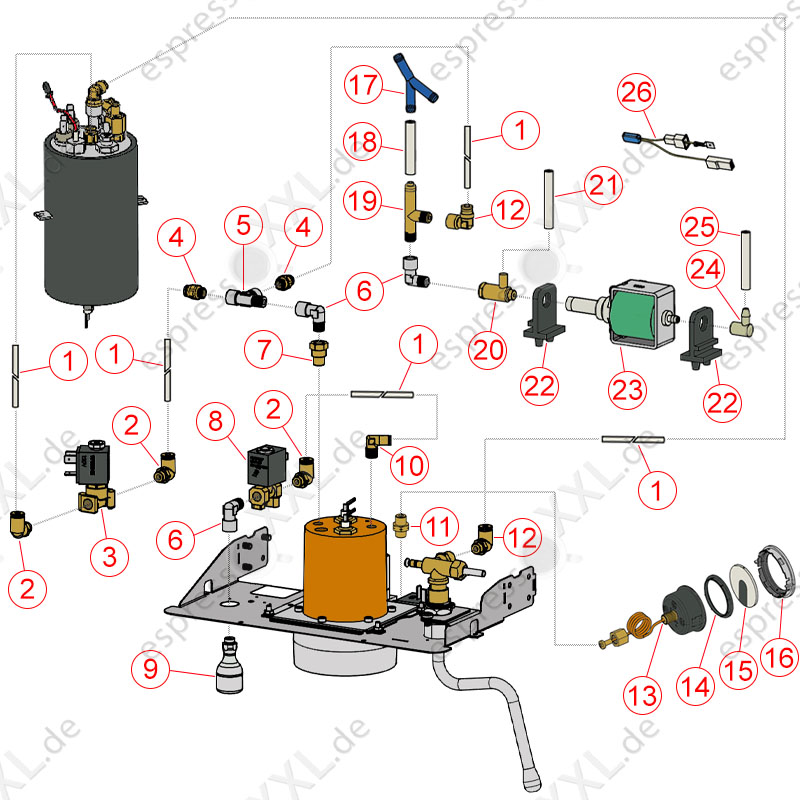

Hydraulik + Pumpe | LELIT PL92T - ELIZABETH ALTE AUSFÜHRUNG
Gleichen Sie das Ersatzteilschema mit der Gegebenheit Ihrer Maschine ab. In der rechten Positionsleiste wählen Sie den Artikel anhand der Positionsnummer aus. Der Artikel wird Ihnen nun anstelle dieses Text angezeigt. Sie können den Artikel nun direkt in den Einkaufswagen (auch als Merkzettel geeignet) legen oder sich im Detail anzeigen lassen. Mit Klick auf die Positionsnummer unterhalb des Artikelbild kommen Sie wieder zurück auf die Positionsleiste. Bitte beachten Sie, das die Positionsleiste - bei vielen Positonen - scrollbar ist..
Pos.
Schlauch aus PTFE 3x5 als Meterware - Bitte benötigte Länge bestellen, auch rationale Mengen möglich, z.B. 0,3 Meter.
AUSSEN-Durchmesser ø 5 mm
INNEN-Durchmesser ø 3 mm
Wandstärke 1 mm
Werkstoff: PTFE, lebensmittelbeständig und entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550
Farbe: Natur / Transparent
Temperaturbereich: -196°C bis +260°C
Betriebsdruck: 32 bar
Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%
*Hinweis zum Artikel:
Aufgrund fehlender Rückstellkräfte des Schlauches, besteht eine hohe Verformungsgefahr beim abschneiden.
Wir empfehlen diese Schläuche mit einem scharfen Schlauchschneider bzw. Klinge abzulängen, um einen geraden Abschnitt ohne Beschädigung zu garantieren.
für (LELIT) Kaffeemaschine ANNA (PL41) ANITA (PL042) - GLENDA (PL041PLUS) - DIANA (PL60R1) - MARA (PL62) - GRACE (PL81T) - KATE (PL82T) - VICTORIA (PL91T) - ELIZABETH (PL92T)
passend für: Ersatzteil-ID / Hersteller:
MC117 LELIT
MC117-220 LELIT
MC117-350 LELIT
ODMC LA PAVONI
Pos.
für Schlauch 3x5mm
für (LELIT) Kaffeemaschine PL040 - PL041 - PL042 Serien
passend für: Ersatzteil-ID / Hersteller:
MC073 LELIT
ODMC073 LA PAVONI
Pos.
Hersteller OLAB - SERIE 09000
Spule Typ 09000BH-K5FV
Spannung 220/230V~ - 50/60Hz
Druckbereich max. 25 bar
Bohrung 1,5 mm
Schutzart IP 65
Gewinde (2x) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Länge 27 mm
Einsatzbereich Kesselfüllung - stromlos geschlossen
für(LELIT)Kaffeemaschine MARA (PL62X) - BIANCA ( PL162T )
passend für: Ersatzteil-ID / Hersteller:
9700041 LELIT
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
für Schlauch 3x5mm
WERKSTOFF: Messing Vernickelt
für (LELIT)Kaffeemaschine ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
MC935 LELIT
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde (2) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Gewindelänge (1) 9 mm
Gewindetiefe (2) 10 mm
Gesamtlänge 39/25 mm
Werkstoff MESSING VERNICKELT
passend für: Ersatzteil-ID / Hersteller:
UNIVERSELLE ANWENDUNG
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde (2) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
PN 16 bar
Material MESSING - vernickelt
für (LELIT) Kaffeemaschine PL41 - ANNA (PL042) - MARA (PL62X)
passend für: Ersatzteil-ID / Hersteller:
MC238 LELIT
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde (2) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Gesamtlänge 21,2 mm
Material Messing
passend für: Ersatzteil-ID / Hersteller:
2200089 LELIT
CD024-444 LELIT
Pos.
Hersteller OLAB Typ 06000
2-Wege
Gewinde (2x) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Bohrung ø 2 mm
Spule 06000BH-K5FV
Spannung 220/230V - 50/60Hz - 9-12,5 VA
passend für: Ersatzteil-ID / Hersteller:
MC744 LELIT
UNIVERSELLE ANWENDUNG
Pos.
Durchmesser (1) ø 23,5 mm
Höhe 50,7 mm
Gewindegröße 1/8´´
für(LELIT)Kaffeemaschine DIANA ( PL60PLUSTD ) - ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
MC731 LELIT
Pos.
Gewinde 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Schlauchanschluss ø 5 mm
für (LELIT) Kaffeemaschine PL041PLUST - PL041TEM - PL041LEM - PL041PLUS ANITA - PL041PLUST GLENDA - PLPL042LEM - PL042TEM - PL042TEMD - PL042EMI - PL042PLUS ANITA -PL060 DIANA - PL060T DIANA - PL062 MARA - PL062S MARA - PL081T PL091T - PL092T
passend für: Ersatzteil-ID / Hersteller:
MC141 LELIT
Pos.
Gewinde 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gesamtlänge: 20 mm
Schlüsselweite 14
Konisch zulaufend
Werkstoff MESSING
für (LELIT) Kaffeemaschine *** UNIVERSELLE ANWENDUNG ***
passend für: Ersatzteil-ID / Hersteller:
CD0024/442 LELIT
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
für Schlauch 3x5mm
WERKSTOFF: MESSING
für(LELIT)Kaffeemaschine ANNA ( PL41 ) - ANITA ( PL042) - GRACE ( PL81T ) - KATE ( PL82T ) - VICTORIA ( PL91T ) - ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
9700038 LELIT
Pos.
Einzelskala 0÷16 bar - Anschluss ø 1/8 " INNEN
Rahmen ø 45 mm
Einbaudurchmesser ø 39,8 mm
für (LELIT) Kaffeemaschine ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
9700042 LELIT
Pos.
40 x 35 mm
Werkstoff: Kunststoff
für(LELIT)Kaffeemaschine *** VIP LINE ***
passend für: Ersatzteil-ID / Hersteller:
3700006 LELIT
Pos.
ø 42 mm
Stärke: 2 mm
Werkstoff: ABS KUNSTOFF
für(LELIT)Kaffeemaschine ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
3700034 LELIT
Pos.
Außenrahmen Manometer Lelit VIP LINE
außen-Durchmesser (1) ø 50 mm
innen-Durchmesser (2) ø 37 mm
WERKSTOFF Kunststoff verchromt
für (LELIT) Kaffeemaschine PL81T (GRACE) - PL82T (KATE) - PL91T (VICTORIA) - PL92T (ELIZABETH)
passend für: Ersatzteil-ID / Hersteller:
3700032 LELIT
Pos.
für Schlauch innen ø 5-6 mm
Temperaturbereich: 0°C bis max. +80°C,
Werkstoff POM*
Anmerkung RoHS-konform
*Beständigkeit gegenüber Kohlenwasserstoffen, Benzin, Diesel, Ölen, Fetten, Chlorkohlenwasserstoffen, Laugen und Salzlösungen (neutral).
Unbeständig gegenüber Säuren, Oxidationsmitteln, Phenolen, Glycerin und Glykol.
Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°
passend für: Ersatzteil-ID / Hersteller:
UNIVERSELLE ANWENDUNG
Pos.
Silikonschlauch 6x10 Länge 500 mm
In den Tank ragen 2 Schläuche. Einer führt zur Pumpe (MC005= ø 5x8 mm), dieser Schlauch führt
das überschüssige Wasser wieder ab, ist am Ventil MC097 montiert und ist dicker im Querschnitt (ø 6x10 mm)
AUSSEN-Durchmesser ø 10 mm
INNEN-Durchmesser ø 6 mm
Wandstärke 1,5 mm
Ausführung: transparent, 60° Shore-Härte (± 5°), talkumiert*, ohne Gewebeeinlage
Werkstoff: Silikon für den Lebensmittelbereich
Temperaturbereich: -40°C bis max. 200°C, mit Dampf bis 135°C sterilisierbar
Druckbereich: zum drucklosen Durchleiten von Flüssigkeiten und Gasen
Durchschlagsspannung: 20 KV/mm
*Hinweis zum Artikel:
Silikonschläuche werden mit einer schützenden Talkumierung behandelt um ihre Handhabung und Lebensdauer zu verbessern.
Aufgrund dieser Beschichtung können sich sichtbare Ablagerungen gebildet haben.
Bitte den Schlauch vor Benutzung unter fließenden Wasser spülen.
für (LELIT) Kaffeemaschine PL42EM - PL42EMI - PL42TEMD - PL41EM - PL41E - PL41TEM - PL41LEM
passend für: Ersatzteil-ID / Hersteller:
MC101 LELIT
Pos.
Gewinde (2x) ø 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Schlauchanschluss für Schlauch ø 6x10 mm
Eine Hersteller Videoanleitung zum Austausch des Expansionsventils
finden Sie unterhalb dieser Artikelbeschreibung im Menüpunkt Sonstiges
Für (LELIT) Kaffeemaschine PL42EM - PL42EMI - PL42TEMD - PL41EM - PL41E - PL41TEM - PL41LEM
passend für: Ersatzteil-ID / Hersteller:
MC097 LELIT
Pos.
Eingang 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Ausgang 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Schlauchanschluss für Schlauch ø 5x8 mm
für (LELIT) Kaffeemaschine PL042 - DIANA (PL60R1) - MARA (PL62) - GRACE (PL81T) - KATE (PL82T) - VICTORIA (PL91T) - ELIZABETH (PL92T)
passend für: Ersatzteil-ID / Hersteller:
MC111 LELIT
MC135 LELIT
23000-D-F-000 OLAB
Pos.
Silikonschlauch 6x10 Länge 500 mm
In den Tank ragen 2 Schläuche. Einer führt zur Pumpe (MC005= ø 5x8 mm), dieser Schlauch führt
das überschüssige Wasser wieder ab, ist am Ventil MC097 montiert und ist dicker im Querschnitt (ø 6x10 mm)
AUSSEN-Durchmesser ø 10 mm
INNEN-Durchmesser ø 6 mm
Wandstärke 1,5 mm
Ausführung: transparent, 60° Shore-Härte (± 5°), talkumiert*, ohne Gewebeeinlage
Werkstoff: Silikon für den Lebensmittelbereich
Temperaturbereich: -40°C bis max. 200°C, mit Dampf bis 135°C sterilisierbar
Druckbereich: zum drucklosen Durchleiten von Flüssigkeiten und Gasen
Durchschlagsspannung: 20 KV/mm
*Hinweis zum Artikel:
Silikonschläuche werden mit einer schützenden Talkumierung behandelt um ihre Handhabung und Lebensdauer zu verbessern.
Aufgrund dieser Beschichtung können sich sichtbare Ablagerungen gebildet haben.
Bitte den Schlauch vor Benutzung unter fließenden Wasser spülen.
für (LELIT) Kaffeemaschine PL42EM - PL42EMI - PL42TEMD - PL41EM - PL41E - PL41TEM - PL41LEM
passend für: Ersatzteil-ID / Hersteller:
MC101 LELIT
Pos.
Masse 46 x 34,5 mm
Befestigung STECK
Material Gummi
für ( LELIT ) Kaffeemahlmaschine *** VIP LINE ***
passend für: Ersatzteil-ID / Hersteller:
3700040 LELIT
Pos.
Hersteller OLAB
Typ 22000-15-065-1-R
Spannung 230 V ~
Leistung 48 W
Frequenz 50 Hz
Eingang Schlauchtülle ø 6 mm für Silikonschlauch ø 5x8 mm
Ausgang 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Ausganganschluss aus Kunststoff und flach
max. Druck 15 bar
Wassertemperatur max. 35 °C
Anschlussklemme 6,3x0,8 mm
Länge 123 mm
NSF-zertifiziert
für (LELIT) Kaffeemaschine PL041 - ANITA (PL042EM 2012) - ANITA (PL042EM 2013) - ANITA (PL042EMI) - PL042PLUS - PL042PLUST - PL042QE 2009 - PL042QE 2013 - ANITA (PL042TEMD) - ANNA (PL41E) - ANNA (PL41EM) - ANNA (PL41LEM) - GLENDA (PL41PLUS) - GLENDA (PL41PLUS-T) - ANNA (PL41QE) - ANNA (PL41TEM 2010) - ANNA (PL41TEM 2013) - PL50N - DIANA (PL60 2012) - DIANA (PL60 2013) - DIANA (PL60PLUST) - PL60PLUSTD - SILVANA (PL61) - MARA (PL62) - MARA (PL62S) - MARA (PL62T)
passend für: Ersatzteil-ID / Hersteller:
22000-15-065-1-R OLAB
0DMC006 PAVONI
MC006 LELIT
Pos.
Hersteller ULKA -Typ EX5
Spannung 230 V - Frequenz 50/60 Hz
Leistung 48 W
Eingang Schlauchanschluss ø 6 mm
Ausgang 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Ausgang flach
Material Messing
Länge 123 mm
Eine Hersteller Videoanleitung zum Austausch der Pumpe
finden Sie unterhalb dieser Artikelbeschreibung im Menüpunkt 'Sonstiges'
für (LELIT) Kaffeemaschine PL040 - PL041 - PL042 - PL050
passend für: Ersatzteil-ID / Hersteller:
MC006 LELIT
DOMITA
Pos.
Tülle ø 7 mm für SILIKON-Schlauch ø 5x8 mm
Tüllenlänge 14 mm
Material Santoprene
Anwendung zum aufstecken Pumpeneingang bei Vibrationspumpen
für (DIDIESSE) Kaffeemaschine FROG
für (EXPOBAR) Kaffeemaschine EXPRESSO - MINI COMPACT - MONROC - OFFICE
für (GAGGIA MILANO) Kaffeemaschine ACCADEMIA - CAREZZA DELUXE - CLASSIC COFFEE NEW - COFFEE 97 & DE LUXE - NEW BABY 06 - GRAN GAGGIA - TITANIUM - UNICA
für (ISOMAC) Kaffeemaschine GIADA - GIADA II - MAVERICK
für (KRUPS) Kaffeemaschine PALATINO 905
für (LELIT) Kaffeemaschine ANNA (PL41) - ANITA (PL042) - DIANA (PL60R1) - MARA (PL62) - GRACE (PL81T) - KATE (PL82T) - VICTORIA (PL91T) - ELIZABETH (PL92T) - BIANCA (PL162T)
für (LAVAZZA) Kaffeemaschine EP2100 ESPRESSO POINT - EP2100 PININFARINA BASE
für (LAVAZZA) Vendingmaschine EL3100 - EL3200 - MATINEE
für (NEMOX) Kaffeemaschine CAFFE FENICE - CAFFE DELL OPERA
für (RANCILIO) Kaffeemaschine SILVIA V1-V6 - SILVIA PRO X
für (ROCKET) Kaffeemaschine APPARTAMENTO - APPARTAMENTO TCA - CELLINI & GIOTTO EVOLUZIONE V2 - CRONOMETRO MOZZAFIATO R & V - CRONOMETRO GIOTTO R & V - MOZZAFIATO FAST R & V - GIOTTO FAST R & V - R58 - R CINQUANTOTTO
für (SAECO) Kaffeemaschine ARMONIA - ESPRESSO ITALIANO - EXPRELIA - ODEA GIRO - POEMIA - CBC ROYAL-NEW - CBC ROYAL-PROFESSIONAL - TALEA
passend für: Ersatzteil-ID / Hersteller:
7303006 BEZZERA
8.01.033 CEME
FR008 DIDIESSE
PIPETTAGOMMA DIDIESSE
C449900709 ECM
02582035 ELEKTRA
30400070 EXPOBAR
A1300060 FIORENZATO C.S.
147920150 GAGGIA MILANO
996530017348 GAGGIA MILANO
B0095 GAGGIA MILANO
DM1596 GAGGIA MILANO
1230200004 GRIMAC
MG187 GRIMAC
000453205 ISOMAC
IS0453205 ISOMAC
MS-0909411 KRUPS
10079052 LAVAZZA
MC017 LELIT
21696 LIBERTY VERTRIEBS
252021 NECTA VENDING
453205 LA PAVONI
0R13180010 LA PAVONI
38121034 RANCILIO
13180010 RDL
9005852 RENEKA
C449900709 ROCKET
SVECP005 SAB ITALIA
147920150 SAECO
9991.084 SAECO
996530054779 SAECO
C-0506 LA SCALA
8.01.033 ULKA
UNIVERSELLE ANWENDUNG
Pos.
Silikonschlauch 5x8 als Meterware - Bitte benötigte Länge bestellen, auch rationale Mengen möglich, z.B. 0,3 Meter.
AUSSEN-Durchmesser ø 8 mm
INNEN-Durchmesser ø 5 mm
Wandstärke 1,5 mm
Ausführung: transparent, 60° Shore-Härte (± 5°), talkumiert*, ohne Gewebeeinlage
Werkstoff: Silikon für den Lebensmittelbereich
Temperaturbereich: -40°C bis max. 200°C, mit Dampf bis 135°C sterilisierbar
Druckbereich: zum drucklosen Durchleiten von Flüssigkeiten und Gasen
Durchschlagsspannung: 20 KV/mm
*Hinweis zum Artikel:
Silikonschläuche werden mit einer schützenden Talkumierung behandelt um ihre Handhabung und Lebensdauer zu verbessern.
Aufgrund dieser Beschichtung können sich sichtbare Ablagerungen gebildet haben.
Bitte den Schlauch vor Benutzung unter fließenden Wasser spülen.
passend für: Ersatzteil-ID / Hersteller:
UNIVERSELLE ANWENDUNG
996530018281 PHILIPS
Pos.
Abschalttemperatur 110° C
Kabellänge 100 mm
Stecker FASTON 6,3 mm 1x mannlich - 1x weiblich
für (SAECO) Kaffeemaschine ARMONIA - AROMA - GRAN-CREMA - POEMIA
für (SAECO) Vendingmaschine QUARZO-500 - QUARZO-700 - SG200E
passend für: Ersatzteil-ID / Hersteller:
CEME
5015010 BFC
5015010 CBC ROYAL
9600056 LELIT
0862.668 SAECO
289200100 SAECO
289200300 SAECO
ULKA
UNIVERSELLE ANWENDUNG
