M1

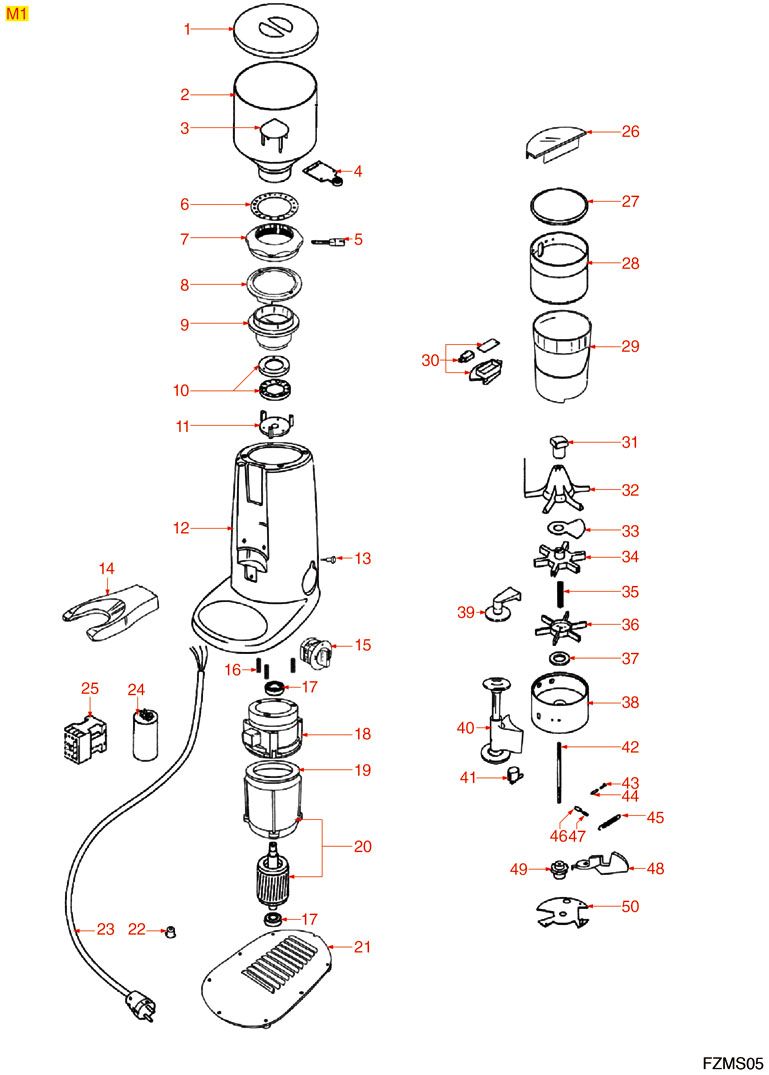

Gleichen Sie das Ersatzteilschema mit der Gegebenheit Ihrer Maschine ab. In der rechten Positionsleiste wählen Sie den Artikel anhand der Positionsnummer aus. Der Artikel wird Ihnen nun anstelle dieses Text angezeigt. Sie können den Artikel nun direkt in den Einkaufswagen (auch als Merkzettel geeignet) legen oder sich im Detail anzeigen lassen. Mit Klick auf die Positionsnummer unterhalb des Artikelbild kommen Sie wieder zurück auf die Positionsleiste. Bitte beachten Sie, das die Positionsleiste - bei vielen Positonen - scrollbar ist..
Pos.
Durchmesser (2) ø 201 mm (äusserer Kragen)
Durchmesser (3) ø 205 mm
Kragenhöhe 15 mm
für (QUAMAR) Dosiermahlwerk M1 - Q13 CONI - T48 - T48 TOP
für (QUAMAR) Kaffeemühle M1E
passend für: Ersatzteil-ID / Hersteller:
160081 QUAMAR
Pos.
Aufnahme-Durchmesser (2) ø 67 mm
Höhe 255 mm
Inhalt 1,5 Kilogramm
für (FIORENZATO M.S.) Dosiermahlwerk M1 - T48
für (QUAMAR) Kaffeemühle M1 - T48
passend für: Ersatzteil-ID / Hersteller:
160076 FIORENZATO M.S.
160076 QUAMAR
Pos.
für Dosiermahlwerk (QUAMAR) M80 - T80 - T80D
passend für: Ersatzteil-ID / Hersteller:
160067 QUAMAR
Pos.
für (QUAMAR) Dosiermahlwerk M1 - M80 - M80 OLD - M80 TOP - Q13 CONI - Q13/75 - T48 - T48 TOP - T80 - T80-D
für (QUAMAR) Kaffeemühle M1E - M80E - T80-D
passend für: Ersatzteil-ID / Hersteller:
160063 QUAMAR
Pos.
Durchmesser (1) ø 63 mm
Innen-Durchmesser ø 38 mm
Höhe 9.5 mm
Zahnabstand 3 mm
Lochdurchmesser 5.5 mm
Bohrungsdurchmesser ø 8.5 mm
Befestigungdurchmesser ø 48 mm
Drehrichtung rechts
für (FIORENZATO C.S.) Dosiermahlwerk DOGE63 - DOGE83
für (FIORENZATO C.S.) Kaffeemühle DOGE SUBITO
für (QUAMAR) Dosiermahlwerk M1 - M80 - M80 OLD - M80 TOP - T80 - T80-D
für (QUAMAR) Kaffeemühle M1E - M80E - T80-D
für (VIBIEMME) Dosiermahlwerk VB63 - VB83
passend für: Ersatzteil-ID / Hersteller:
A3200063 FIORENZATO C.S.
260001 QUAMAR
MACCMADSVB63 VIBIEMME
Pos.
AUSSEN-Durchmesser (2) ø 80 mm
Höhe 31 mm
für (QUAMAR - FIORENZATO M.S.) Dosiermahlwerk M1 - M80 - M80 OLD - M80 TOP - T80 - T80-D
für (QUAMAR - FIORENZATO M.S.) Kaffeemühle M80E - T80-D
passend für: Ersatzteil-ID / Hersteller:
170090 QUAMAR (FIORENZATO M.S.)
340182 QUARMAR (FIORENZATO M.S.)
Pos.
H 13 mm
Bohrung 4 mm
passend für: Ersatzteil-ID / Hersteller:
160096 FIORENZATO M.S. (QUAMAR)
Pos.
Kapazität 20 µF
Spannung 450 V
Bauart mit Kunststoffmantel
passend für Ersatzteil-ID / Hersteller :
09405.2.00.08 BRASILIA
A3200030 FIORENZATO C.S.
4931C00061128 GAGGIA
C00061128 MACAP
S000COE04 MAZZER
150064 QUAMAR
150081 QUAMAR
Pos.
Versorgung 400 V
AC1 20 A
(AC3/400V) 8,5A/5,5 kW
Hauptkontakte 3NO
Hilfskontakte 1NC
Anschluss Schraubanschluss
Typ FANAL DSL7 01
Typ ISKRA K07M 01
passend u.a. für - FIORENZATO - T45 - T80 - MAZZER Mühlen
Pos.
Ohmsche Leistung 20 A
Versorgung 230VAC
Motorleistung (AC3/400V) 4,0 kW
Hauptkontakte 3NO
Hilfskontakte 1NO - 9 A
Anschluss Schraubanschluss
Sockel (BxT) 58x43 mm
Höhe 56 mm
für (ASTORIA CMA) Dosiermahlwerk MAJOR - SUPER JOLLY
für (LA CIMBALI) Kaffeemaschine M21 - M22 - M22 (M22) - M27 - M-27 - M28 - M-28 - M29 - M30 - M30-CLASSIC - M31 - M32
für (ELEKTRA) Dosiermahlwerk MX - MXPC
für (GAGGIA MILANO) Dosiermahlwerk MD58-COMPACT - MD64NEW - MD75
für (MACAP) Dosiermahlwerk M4 - M4-A - M4-T - M5 - M5 PLUS SERIES - M5 SERIES - M5-A - M5-T - M7 - M7-1400 - M7-900 - M7-A - M7-A-900 - M7-K - M7-K-A - M7-K-T - M7-T - M7T900 - MX - MX SERIES 1400RPM - MX SERIES 900RPM - MX-1400 - MX-900 - MX-A - MX-A-900 - MX-K - MX-K-A - MX-K-T - MXT - MX-T-900 - R7AP - R9AP
für (MACAP) Kaffeemühle MC4 - MC4-T - MC5 - MC5-T
für (MAZZER) Dosiermahlwerk KONY - M100 - MAJOR - MINI - SUPER JOLLY
für (MAZZER) Kaffeemühle MAJOR - SUPER JOLLY
für (QUAMAR) Dosiermahlwerk M1 - M80 - M80 OLD - M80 TOP - Q13 CONI - Q13/75 - T48 - T48 TOP - T80
für (QUAMAR) Kaffeemühle M80E - T80-D
für (LA SPAZIALE) Dosiermahlwerk ASTRO-12 - ASTRO-8 - ASTRO-8-CA - M-900 - M-900A - M-900T - MX - MXA - MXT
passend für: Ersatzteil-ID / Hersteller:
28340 ASTORIA CMA
531-503-510 LA CIMBALI
531-506-600 LA CIMBALI
531-507-208 LA CIMBALI
MAZ019 CONTI
C00061002 ELEKTRA
4931C00061002 GAGGIA MILANO
1160700022 GRIMAC
C306 GRIMAC
C00061002 MACAP
S000COC02 MAZZER
210034 QUAMAR
3332 LA SPAZIALE
Pos.
Kragenkante innen ø 114 mm
Kragenhöhe 11 mm
für (QUAMAR) Dosiermahlwerk M1 - M80 - M80 OLD - M80 TOP - Q13 CONI - Q13/75 - T80
passend für: Ersatzteil-ID / Hersteller:
160064 QUAMAR
160064 FIORENZATO M.S.
Pos.
Höhe 98 mm
Werkstoff PLEXIGLAS
für (QUAMAR - FIORENZATO) Dosiermahlwerk M1 - M80 - M80 OLD - T80
passend für: Ersatzteil-ID / Hersteller:
340231 QUAMAR
160083 QUAMAR
160083 FIORENZATO M.S.
340231 FIORENZATO M.S.
RMT800004 FIORENZATO M.S.
Pos.
H 35 mm
Material Kunststoff
passend für: Ersatzteil-ID / Hersteller:
RMT800002 FIORENZATO M.S. - Modelle: T80-M80-M1
Pos.
L 60 mm
Drahtstärke 1,3 mm
passend für: Ersatzteil-ID / Hersteller:
230023 FIORENZATO C.S.
230023 FIORENZATO M.S.
Pos.
Durchmesser (2) ø 25 mm
Höhe (1) 4 mm mit innerer Abstufung
für (QUAMAR - FIORENZATO M.S.) Dosiermahlwerk M1 - M80 - M80 OLD - Q13 CONI - Q13/75 - T48 - T80
passend für: Ersatzteil-ID / Hersteller:
160065 QUAMAR
160065 FIORENZATO M.S.
Pos.
QUAMAR M80 - T48 - T80
Pos.
L 60 mm
Drahtstärke 1,3 mm
passend für: Ersatzteil-ID / Hersteller:
230023 FIORENZATO C.S.
230023 FIORENZATO M.S.
Pos.
Einbauposition unten
Durchmesser ø 117 mm
Werkstoff ABS-KUNSTSTOFF
für (QUAMAR) Dosiermahlwerk M1 - M80 - M80 OLD - Q13 CONI - Q13/75 - T48 - T80
passend für: Ersatzteil-ID / Hersteller:
160074 QUAMAR
